规格型号

气动试压泵  QSTY140-BJ

一、设备概述

1、对产品的技术特点、功能等进行描述

QST140-J型气动试压装置广泛适应于各种连接件、阀体、软管、硬管、压力容器等高压（超高压）容器和设备的耐压及密封性试验和检验，尤其适合油气井钻采工程使用的井口防喷设备及其连接管汇、阀件的试压用，也适合科研、工业、化工部门作为液压力检测工具。

2、QST140-J型气动试压装置的主要特点如下：

（1）工作介质为水或油，适应范围广；

（2）体积小，重量轻；

（3）结构先进，操作简单，移动灵活，维修方便；

（4）低压流量大，升压快，高压流量小，压力高；其双泵双控功能可以进行高低压手动切换。

3、气动试压台：压力泵输入输出压力比值为低压50：1、高压200：1。气动试压台为可移动式结构，在工作状态应有固定及平衡装置，并且满足运输需求。

4、气动试压台排量：气动试压台调压阀输出的气压为0.7MPa时低端压力泵单泵工作时空载流量大于9L/min。

5、气动试压台配有一个有效容积为150L的油箱，油箱有4"清洗孔，空气过滤器，泄油孔及油标。

6、压力泵有独立的控制开关，运行工作速度方便可调，且能够完全断开压力泵的工作气源。各压力泵输出均设有单向阀，工作压力140MPa，防止压力回漏；系统应配有超高压截止阀，工作压力140MPa, 一个用来泄去系统的压力，另一个用来保持压力。高压管路中的单向阀和截止阀应能方便更换

7、气动压力泵气源输入端应装有带减压阀的分水滤气器及油雾器，规格应与气动压力泵匹配。进水口设有水路过滤器，能方便更换、清洗。

8、气动试压台压力显示：压力系统管路中应装有压力表以及压力传感器，高压压力表为额定压力160MPa（23200Psi），高压压力传感器的额定压力为150MPa（21750Psi），信号连接线为防水插接式接头。

9、气动试压台配备撬座及小型保护房，四面开门。

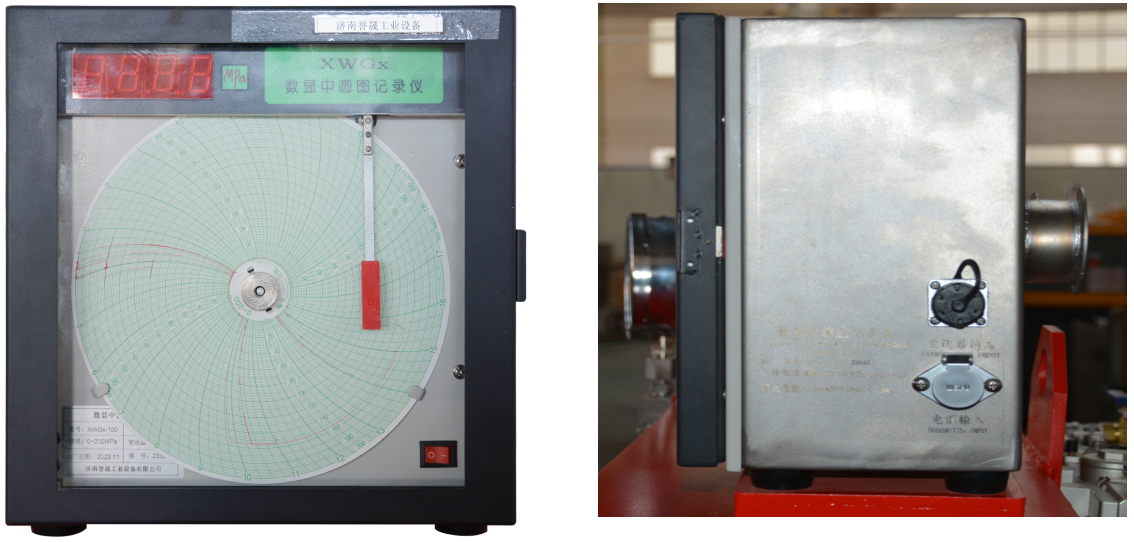

10、气动试压台配备一套圆盘纸记录仪，工作电压220VAC/50Hz。系统主要由以下部件组成：

1)圆盘纸记录仪；

2)DC24V的压力变送器，量程0-150MPa;

3)圆盘打印纸;

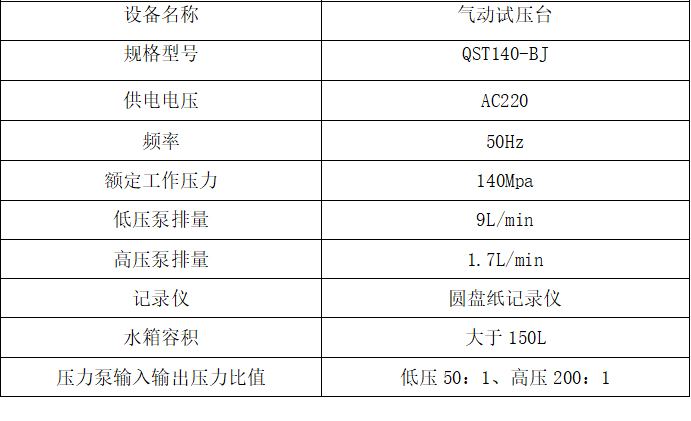

二、产品规格及主要技术参数

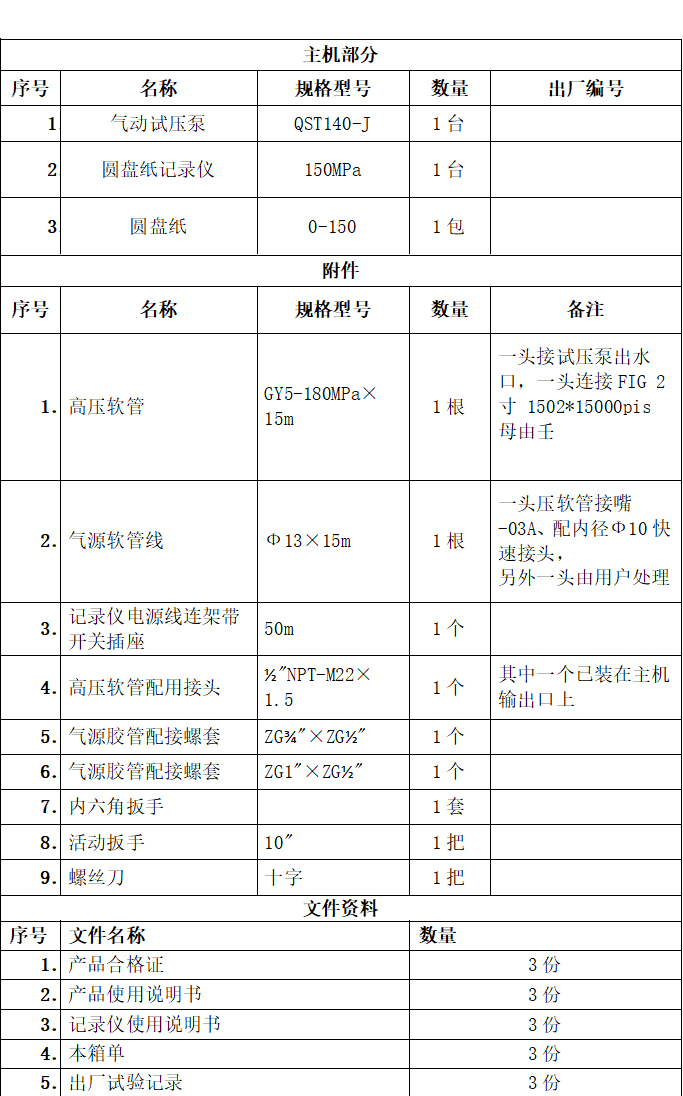

二、供货范围：供应数量：  1  套；每套供货范围及要求如下：

三、 产品结构示意图：

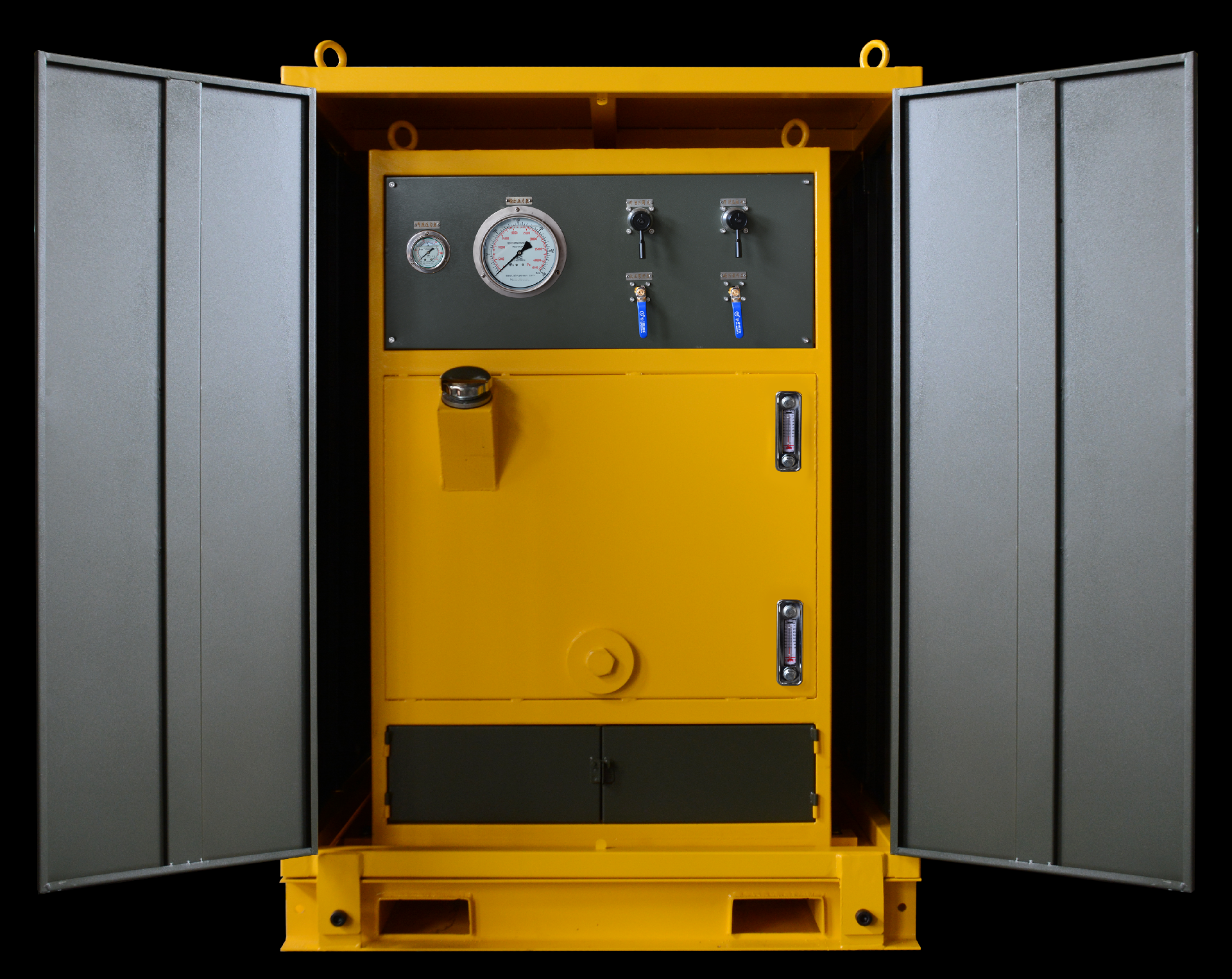

1、产品功能示意图（带防护罩）

记录仪显示的试压曲线模板示例如下：

四、产品质量技术要求标准及保证：

1.设备提供方保证产品以最好的材料和最优的工艺技术制造而成，质量符合本方案中所规定，其他配件符合国家或行业相应标准的要求，保质期从产品验收合格之日起一年。

2、单机产品要在厂家进行检验，合格后方可发给需求单位或物资公司。

3、产品的性能、参数达到设计要求、有关标准和规范要求。

4、设备提供方提供相应的产品合格证、使用说明书，并对该产品的质量负责。

五、售后服务：

1、设备提供方负责对需求单位人员对仪器的使用进行培训，确保需求单位人员能够操作使用。

2、无论在保修期内还是在保修期外，设备提供方在收到需求单位的维修请求后24小时作出回应，并在48小时内到达需求单位现场进行确认或维修（主机除外），以上要求适用于国家法定工作日（质保期内无偿服务，质保期外有偿服务）。

六、验收：

1、需求单位人员在验收测试过程中，如发现产品存在缺陷，双方应当视问题的严重性给出合适的处理方案，相关费用由设备提供方承担。

2、如果产品或部件存在缺陷，则设备提供方应该提供合格的产品予以更换。

3、如果产品存在瑕疵，经需求单位同意后，设备提供方应当及时采取措施，修理产品或需求单位有权选择更换合格产品。

七、其他说明：

1、特殊情况需要说明时，方案可另附补充文本，附补充文本与本方案具有同等效力。如果约定内容与本方案规定不符，以本方案为准；如果本方案有与合同内容不符，以合同为准。

2、本方案自合同签订之日起开始生效。

3、本方案一式两份，物资装备科和需求单位各执一份，与合同具有同等法律效力。
